海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载

海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载插图 海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载插图1 海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载插图2

海康机器人 MV-ID803M-03S系列工业读码器产品彩页和用户手册下载

海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载插图3 海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载插图4













30 万像素超小型智能读码器 MV-ID803M-03S 高性价比企业级智能读码器,采用自主研发的高性能条码识别算法,对喷墨疑难码、清晰 DPM 码有卓越的译码能力。可高效读取轻工业、企业、零售等场景的一维码及二维码,并快速输出条码信息。

功能特性
 极小型化,适应各类型机台及紧凑工位
 采用自主研发的高性能条码识别算法,可高效读取轻工业、企业、零售等场景的喷墨疑难码
 自带激光瞄准,明确指示目标视野,安装调试快捷
 提供蜂鸣器、状态指示灯提示操作状态,便于现场调试
 支持 USB-HID、USB-CDC、RS-232 多种输出模式
应用行业
智能制造、零售、物流、医疗、企事业单位等
订货型号
 4.9 mm 焦距,标准距离,白光,U 口设备:MV-ID813M-05S-WBN-SR-U
 4.9 mm 焦距,标准距离,白光,串口设备:MV-ID813M-05S-WBN-SR-R
 4.9 mm 焦距,近距离,白光,U 口设备:MV-ID813M-05S-WBN-NR-U
 4.9 mm 焦距,近距离,白光,串口设备:MV-ID813M-05S-WBN-NR-R

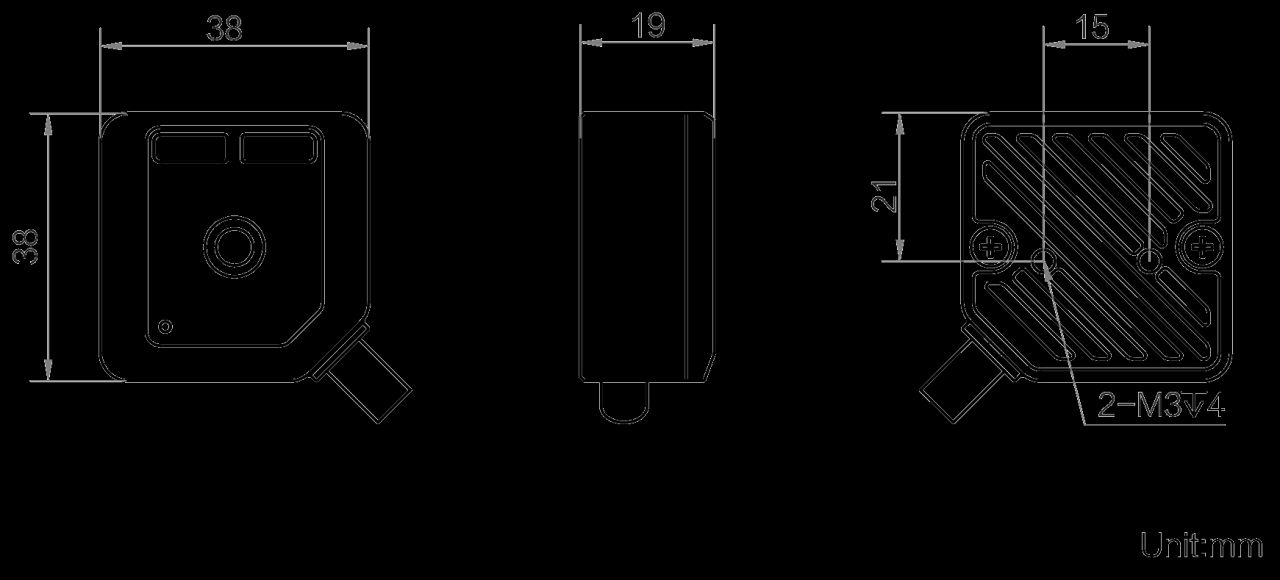

外形尺寸

海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载插图5详细参数

型号 型号 MV-ID803M-03S-WBN-SR-R
名称 30W分辨率,3mm焦距,白光,SR,串口
性能 条码类别 一维码:Code 39,Code 93,Code 128,ITF14, ITF25,CodaBar,EAN8,EAN13,UPCA,UPCE
二维码:QR Code,Data Matrix,Micro QR Code,AZTEC,Han Xin Code
堆叠码:PDF417
条码最小精度 一维码:3 mil
二维码:10 mil
最大处理帧率 60 fps
最大读取速度 15个码/秒
像元尺寸 3.7 μm × 3.7 μm
靶面尺寸 1/6″
分辨率 640 × 480
景深 EAN13(13 mil):40 mm ~ 250 mm
Code 39(5 mil):60 mm ~ 110 mm
Code 128(10 mil):40 mm ~ 250 mm
Data Matrix(10 mil):50 mm ~ 140 mm
QR Code(15 mil):25 mm ~ 215 mm
曝光时间 60 us ~7000 us
增益 1 dB ~ 15 dB
黑白/彩色 黑白
通讯协议 SmartSDK,USB,Serial
电气特性 数据接口 RS-232
数字I/O 包含1路非隔离输入(管脚1输入),1路非隔离输出(管脚输出3),1路可配置输入输出(管脚2),1路RS-232
支持通过侧面按钮触发设备
供电 12 ~ 24 VDC
最大功耗 2.5 W@12 VDC
结构 焦距 3.1 mm
镜头接口 M10-Mount
环境光照 0 ~ 100000 lux
光源 暖白光LED
瞄准器 橙色圆形灯光瞄准
状态提示 LED指示灯、蜂鸣器
外形尺寸 38 mm × 38 mm × 19 mm
重量 约40 g(不含线缆)
IP防护等级 IP54
温度 工作温度-20 ~ 50°C,储藏温度-40 ~ 70°C
湿度 5% ~ 95%RH无冷凝
一般规范 软件 IDMVS
认证 CE,RoHS,KC

调试软件:IDMVS_STD_4.0.1_231012

中文彩页和用户手册下载地址:

海康机器人丨MV-ID803M-03S系列工业读码器产品彩页和用户手册下载插图6此处内容已经被作者隐藏,请输入验证码查看内容
验证码:
请关注本站微信公众号,点击右下角菜单“验证码”,获取验证码。在微信里搜索“视觉攻城狮”或者“TIAOMAMP”或者微信扫描右侧二维码都可以关注本站微信公众号。
